螺杆泵的结构图、安装和维护

发布人：隔膜泵厂家 发布日期：2021-10-19 点击率： 本文关键词：螺杆泵

螺杆泵是一种容积式泵，依靠螺杆啮合空间的体积变化输送液体(矿浆)。当螺杆转动时，吸入室一端的密封线不断向排出室一端轴向移动，使吸入室的容积加大，压力降低，液体浆料在压差的作用下沿吸入管进入吸入室。随着螺杆的转动，密封腔内的液体沿轴向不断均匀地向出料腔移动，出料腔一端的容积逐渐减小，从而排出液体(矿浆)。

螺杆泵有多种类型，如单螺杆、双螺杆和多螺杆。水煤浆制备系统通常采用单螺杆泵和双螺杆泵。螺杆泵结构图如下：

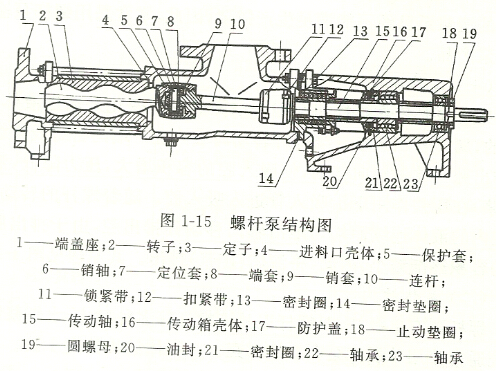

螺杆泵结构图

螺杆泵的安装

螺杆泵的吊装、安装前检查和安装要求与渣浆泵和管道泵基本相同，在此不再赘述。但是，在安装过程中，应特别注意以下几点：

1、在安装泵的管道和阀门之前，须将泵的吸入管冲洗干净，以防止异物落入泵内并损坏零件。

2、组装泵、减速器和电机时，须严格注意它们之间的同心度。一般水平和垂直方向应控制在0.1 ~ 0.3 mm范围内。

3、泵的底座须用螺栓固定在底座上，不得松动或歪斜。

4、no.1次使用螺杆泵前，用手和辅助工具转动泵轴几次。

5、螺杆泵的入口管和出口管与泵连接时，接头处应放置密封垫。出水管的连接须考虑到螺杆泵维修的方便性，并应预留一定的维修距离。

6、入口管和出口管的直径应尽可能接近泵的入口和出口直径。

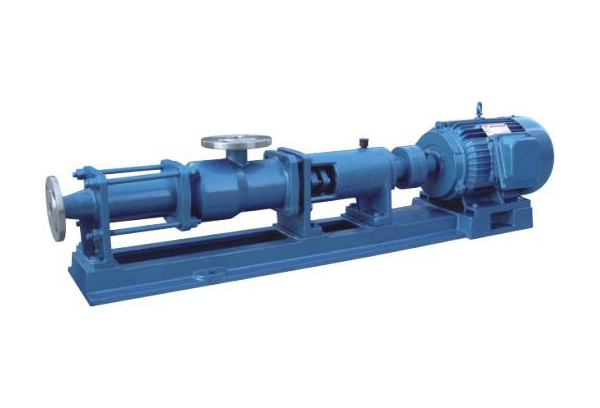

G型单螺杆泵

螺杆泵的使用和维护

1、螺杆泵在没有液体(浆)的情况下不允许启动，否则会损坏泵的定子。

2、要注意螺杆泵的旋转方向须正确。

3、启动螺杆泵前，须打开排放管和进料管上的所有阀门。

4、如果螺杆泵长时间停用，应释放泵体内的液体(纸浆)，以便抽出泵的转子。对于水煤浆制备系统，泵和管道在重新使用时须进行专门清洗，以防止管道在启动时被水煤浆堵塞而造成过载。

5、螺杆泵的进、出口管须配备清洗和排放系统，用高压空气和清水清洗。

6、螺杆泵在运行中，如果出现振动、异响等异常情况，须立即停泵，检查原因，排除故障。

7、螺杆泵不允许长时间暴露在烈日下。

8、螺杆泵减速器和传动箱使用半年后，应清洗干净，更换润滑油。
